作者：桑吉宏

     浙江正泰甘肃某金塔光伏电站500KTL阳光逆变器并网接触器使用美国穆勒公司DILM820真空接触器，该接触器体积小，性能优良，但使用多年后易发自动跳闸故障，影响设备正常运行。

　　该接触器经浙江正泰金塔某光伏电站多次邀请有关维修公司维修均无果，因采购成本较高，急需技术攻关修复该设备以降低电站运行成本。本公司介入后检测该设备故障为线圈驱动板老化所致，该驱动板线路复杂，适应供电电压48-600v，过宽的适应供电电压使设备线路冗余繁杂、可靠性降低。本公司依据500KTL阳光逆变器实际运行供电电压AC150V的特点，设计制作了简单可靠的接触器线圈驱动电路，经试运行，接触器性能指标完全满足500KTL阳光逆变器使用要求，技改成功。

　　该技改项目可为用户节省设备采购资金约2万元/台，得到用户的高度认可，目前本公司按该技改方案已修复美国穆勒公司DILM820真空接触器上百台。

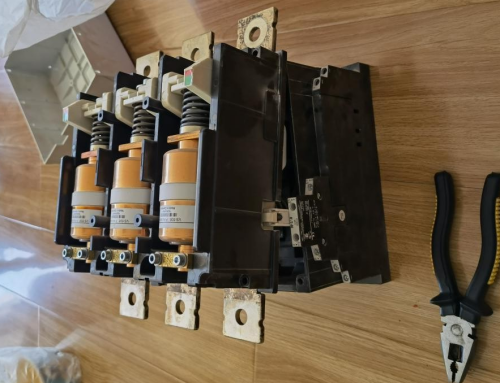

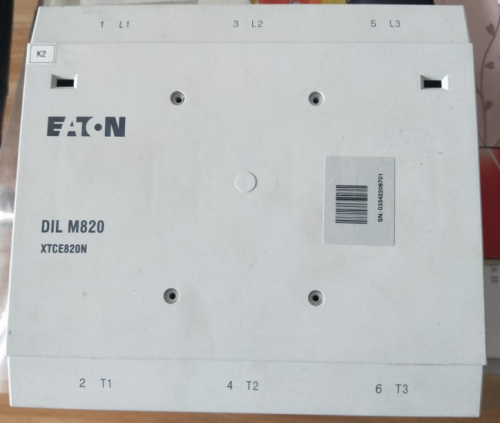

 接触器

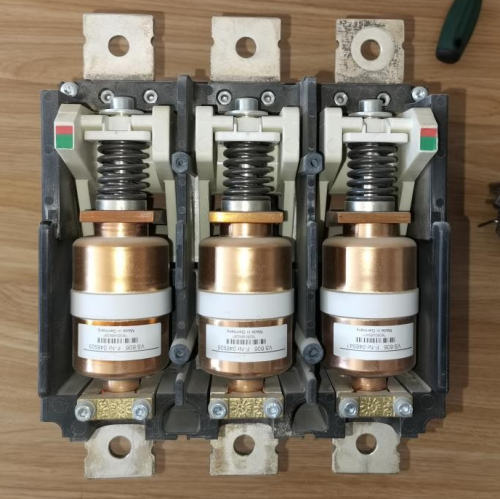

  接触器真空管

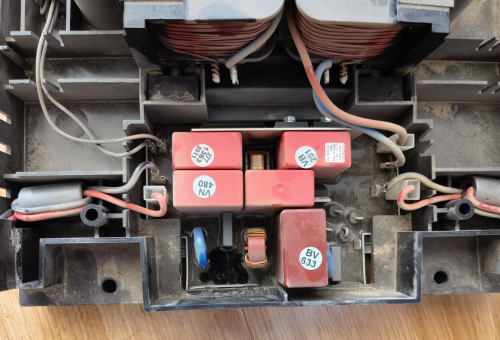

    接触器驱动板

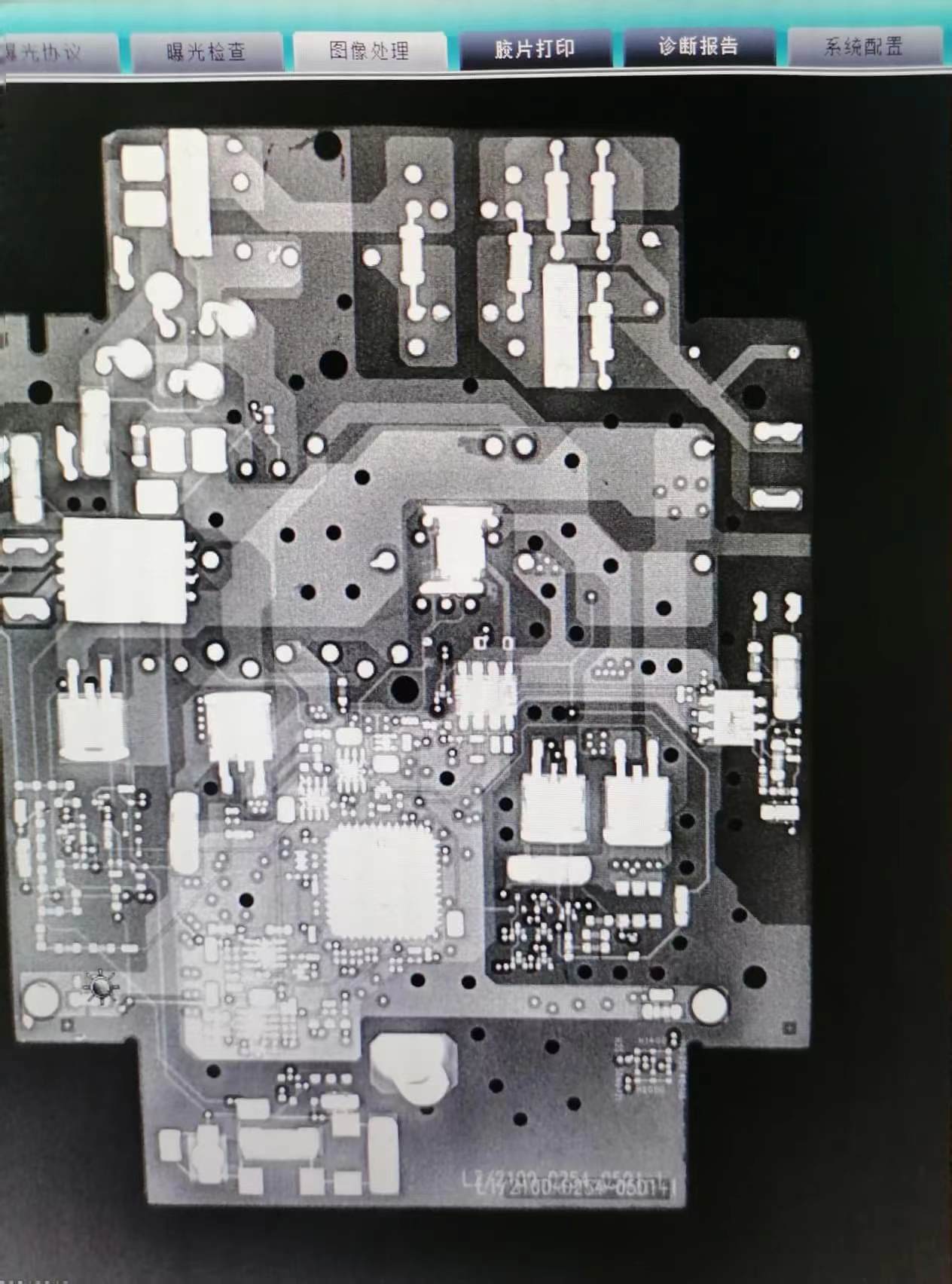

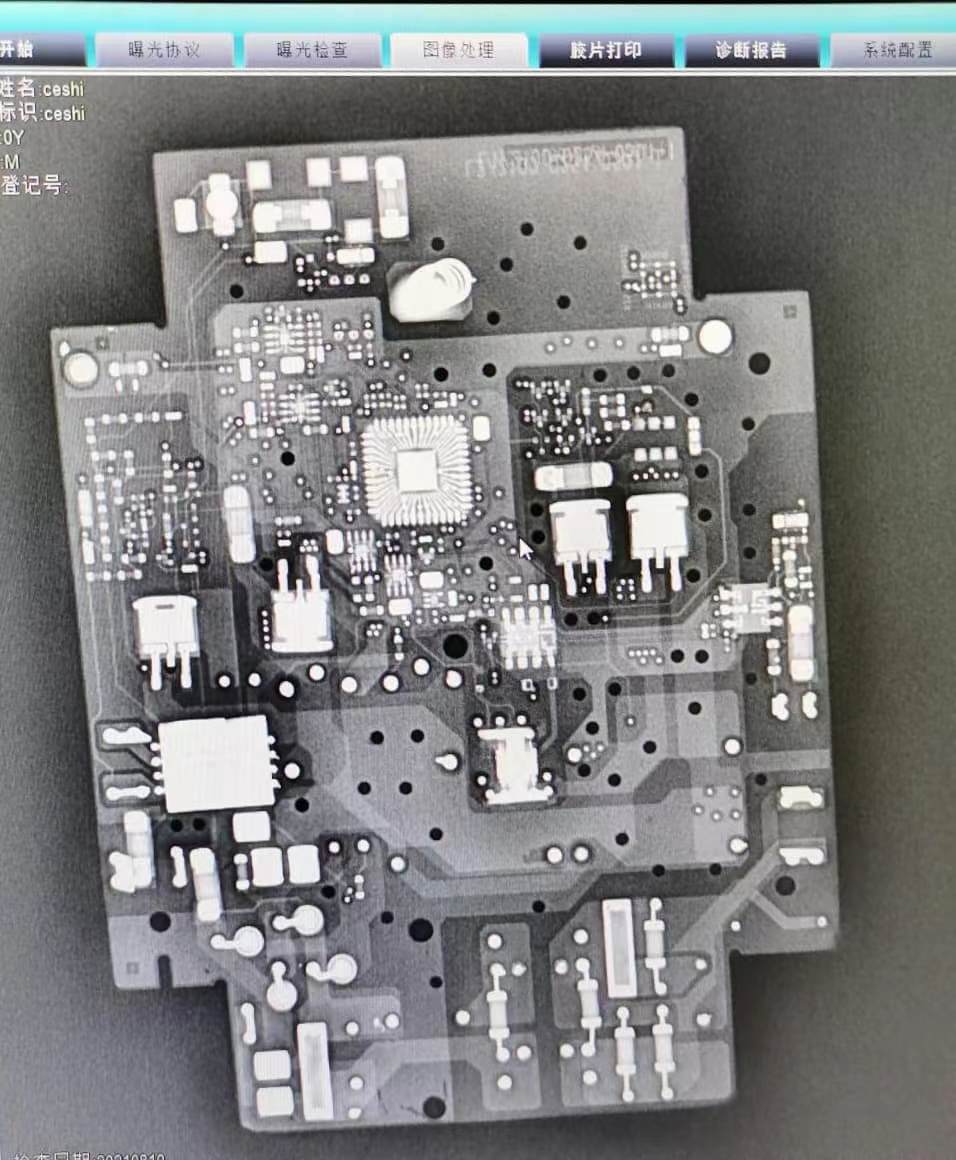

   接触器驱动板X光透视结构图
