作者：桑吉宏

　　浙江正泰山西某光伏电站光伏支架采用斜单轴可调支架为新型光伏实验项目。数百根支架调节传动设备推拉杆长期以来频繁卡死，无法升降。客户采购原厂推拉杆替换后不久即损坏。

　　该设备经本公司拆解分析故障原因为：

　　A.设备承载力余量不足，设计承载力1吨，实际受风面积1mx2mx18块x3排共108平方米，风力大于7级时，推拉杆压力超过1吨，推拉杆过载损坏。

　　B.设备设计缺陷：关键承力部位材料为塑料，刚性不足，抗过载能力差。

　　C.设备密封不良，内部漏水生锈问题严重，设备齿轮、丝杆、螺套磨损剧烈，影响设备正常使用寿命。

　　解决方案：

　　在现有推拉杆基础上维修加固：

　　A.更新关键承力部位材料，将塑料承力件加工更换为铜合金材料，承载力增加为2吨，净负载力9吨。

　　B.加强密封，更换电机、齿轮箱伸缩杆等部位密封材料，防止漏水生锈，延长设备使用寿命。

　　C.加强润滑,更换电机、齿轮箱伸缩杆等部位高粘度不挥发润滑脂，保证长久可靠润滑，延长设备使用寿命。

　　经以上方案技改斜单轴支架传动设备推拉杆100根，有效解决了此电站推拉杆频繁损坏的问题，设备故障圆满解决。

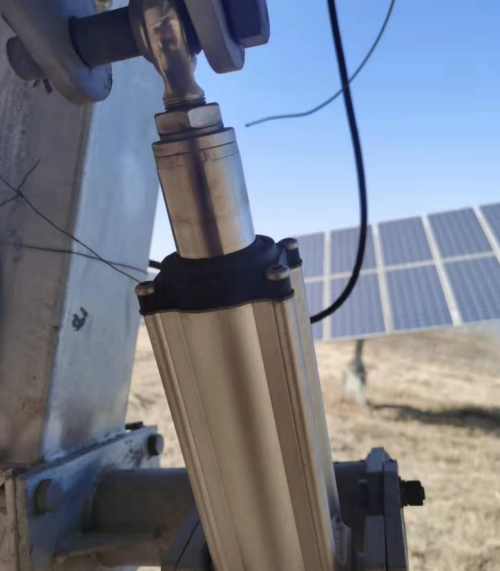

   推拉杆照片

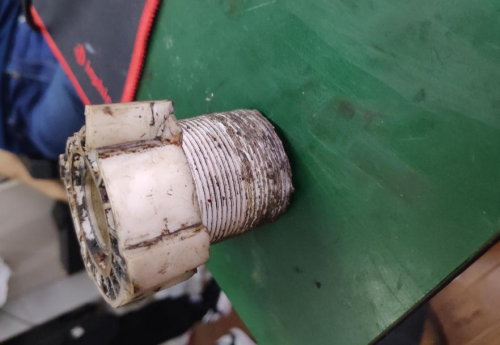

  故障部位照片，塑料件强度低，承载力不足

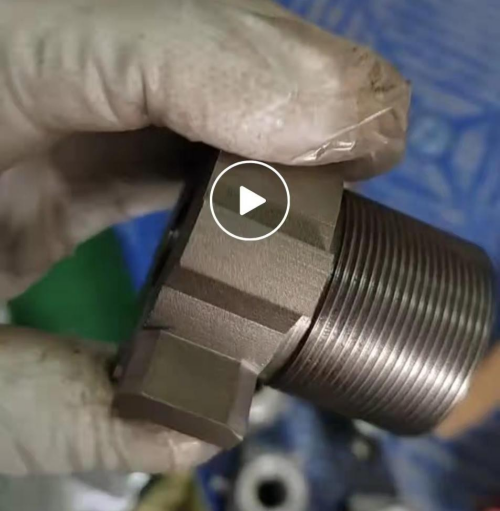

  更换为金属结构件，承载力增加

　　......
