作者：桑吉宏

　　该电站始建于2018年，容量60MW,安装深圳金福源SUNFOREST500KTL逆变器120台，建站初期即出现无法并网、发电量不足、冬季低温双逆变器并机跳闸、夏季高温限功率、频繁火灾等问题。先后起火烧毁逆变器4台。厂家及第三方技术人员多次长期驻场均无法解决问题。

　　本公司介入后历时2周，检测实质性故障为逆变器制造缺陷、波形质量差、IGBT驱动功率不足、双逆变器并机自激等。依用户要求，先技改2台逆变器试运行。

　　该逆变器经我公司研发工程师进行波形整形、更换最新高功率IGBT驱动器、调整功率输出级谐振参数等措施后所有故障均得到解决。

　　关于该逆变器火灾频发问题，我公司为该设备安装了公司最新研制的‘新能源设备火灾预防直流电弧切断系统’，本系统包含烟感火灾预警、直流断路器分励脱扣驱动等电路，并根据该逆变器无直流母线快熔的实际情况，为该设备增添了直流母线快熔，双重保护，确保在设备IGBT发生故障短路炸裂产生直流电弧电流不足以熔断快熔时‘新能源设备火灾预防直流电弧切断系统’能及时切断逆变器直流电源，使电弧火灾熄灭，有效防止了逆变器火灾的发生。

　　‘新能源设备火灾预防直流电弧切断系统’及直流母线快熔安装

　　后经本公司研发工程师及业主共同测试，系统能在设备初起火灾有少量烟雾时逆变器立即停机并切断所有直流断路器直流电源。火灾预警功能灵敏、可靠，解除了用户的后顾之忧。

　　2台逆变器技改成功后，客户要求立即技改故障严重的逆变器11台。本公司历时3周改造完成，13台逆变器经运行测试，所有参数指标完全满足发电要求，发电量由原先功率限制90KW增加到480-500KW，运行稳定，无高温报警及功率限制问题。新增的直流过载熔断及火灾烟感直流切断系统运行正常，完美解决原设备发电功率低、双逆变器并机跳闸、过温功率限制、火灾安全隐患等问题。

　　其余约100台逆变器技改正在筹划中。

　　据测算，甘肃此光伏发电有限公司光伏电站逆变器全部技改后将日增发电功率约20MW,年增收约3000万元，具有可观的经济效益，2一3月即可收回技改成本！

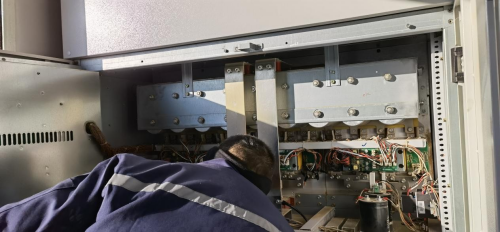

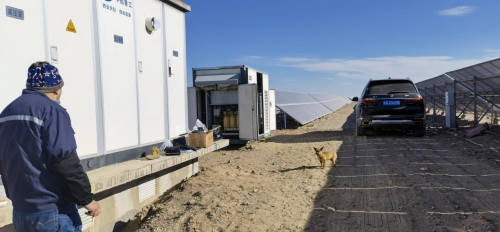

　　工程施工中

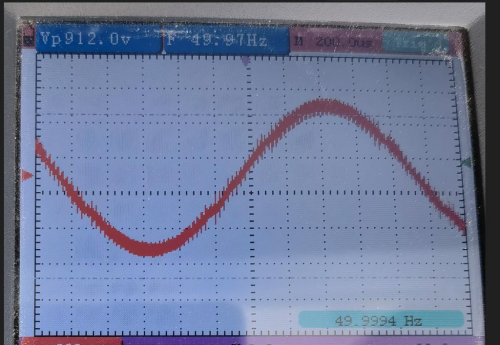

　　技改前输出电压波形

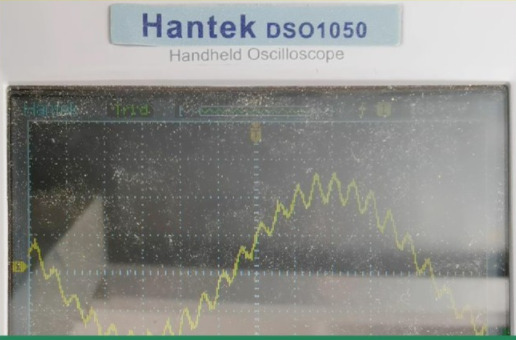

　　双逆变器并机运行自激跳闸瞬间输出电压波形

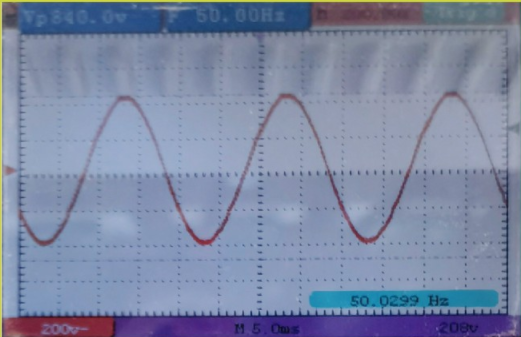

    技改后输出电压波形

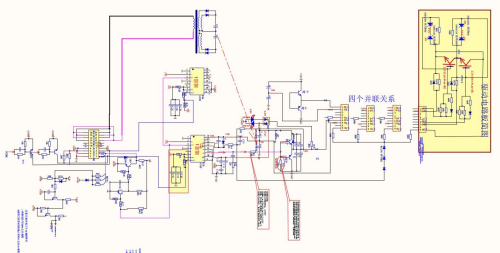

　　逆向测绘的逆变器电路图（功率驱动部分）
